Witam

Przedstawiam projekt obudowy basowej, o bardzo wysokiej sprawności energetycznej.

Jest to kompilacja Bas-refleksu i horn-u/tuby, która jest kanałem rezonansowym, rozszerzającym sie ku wylotowi.

Aby nie zwiększać gabarytów obudowy, głośnik jest zamocowany dość nietypowo, bo "magnesem" na zewnątrz, dzięki temu "odzyskano" kilkanaście litrów komory sprężania.

Obudowa ma stosunkowo duże gabaryty, ale także dużą skuteczność, bo ok 102-103 dB w zakresie użytecznym.

Konstrukcja ta nie posiada wad, jakie mogą posiadać obudowy tego typu, to jest silnego "piku" rezonansowego w okolicy 150 Hz, dzięki czemu nie barwi tą częstotliwością, nawet, jeśli jest "użyta" w całym swoim zakresie użytecznym, to jest do ok 140 Hz. Oczywiście gwarancją tego jest zastosowanie odpowiedniej klasy przetwornika...

Zalecam jednak używanie tej obudowy jako typowy subbas, czyli do 70-80 Hz.

Obudowa sprawdziła sie z głośnikami : 18 G 550 BEYMA, PD 1850 PRECISION DEVICES i proponuje stosowanie głośników o podobnych parametrach T-S, oraz mechanicznych (Mms, X max) do wymienionych przetworników. Myślę, że głośniki klasy 18 TBX 100 B&C też nie powinny nikogo zawieść...

Konstrukcja

Materiał który polecam to sklejka o grubości 18 mm, sposób łączenia, klej polimerowy + wkręty popularnie zwane "spax", o długośc 45 mm, elementy usztywniające, powinny mieć zaokrąglone krawędzie które nie przylegaja do
elementów konstrukcji.

Skośna ściana z tyłu, na dole obudowy służy do zamocowania kółek, ułatwiających transport. W narożniku sciany tylnej i górnej, można wykonać odpowiednie wycięcia, które umożliwia transport, jak to jest w mojej konstrukcji BSR 218...

Jest to konstrukcja sprawdzona, eksploatowana przez wielu, którzy zakupili jako gotowy wyrób u mnie, a także jako samodzielnie wykonana obudowa według tych rysunków. O jej walorach niech swiadczy fakt, ze została zauważona i wyróżniona publikacją na stronie publikujacej dobre projekty  http://hornplans.free.fr/sbl118.html

Jest to darmowa, bo wymagająca nieco samodzielnej pracy, obudowa, będąca równoważnikiem, albo nawet lepszą alternatywą, niż proponowane zbliżone zasadą działania konstrukcje na krajowych forach mających się jako "profesjonalne", i promujacych się tam "konstruktorów" i producentów....

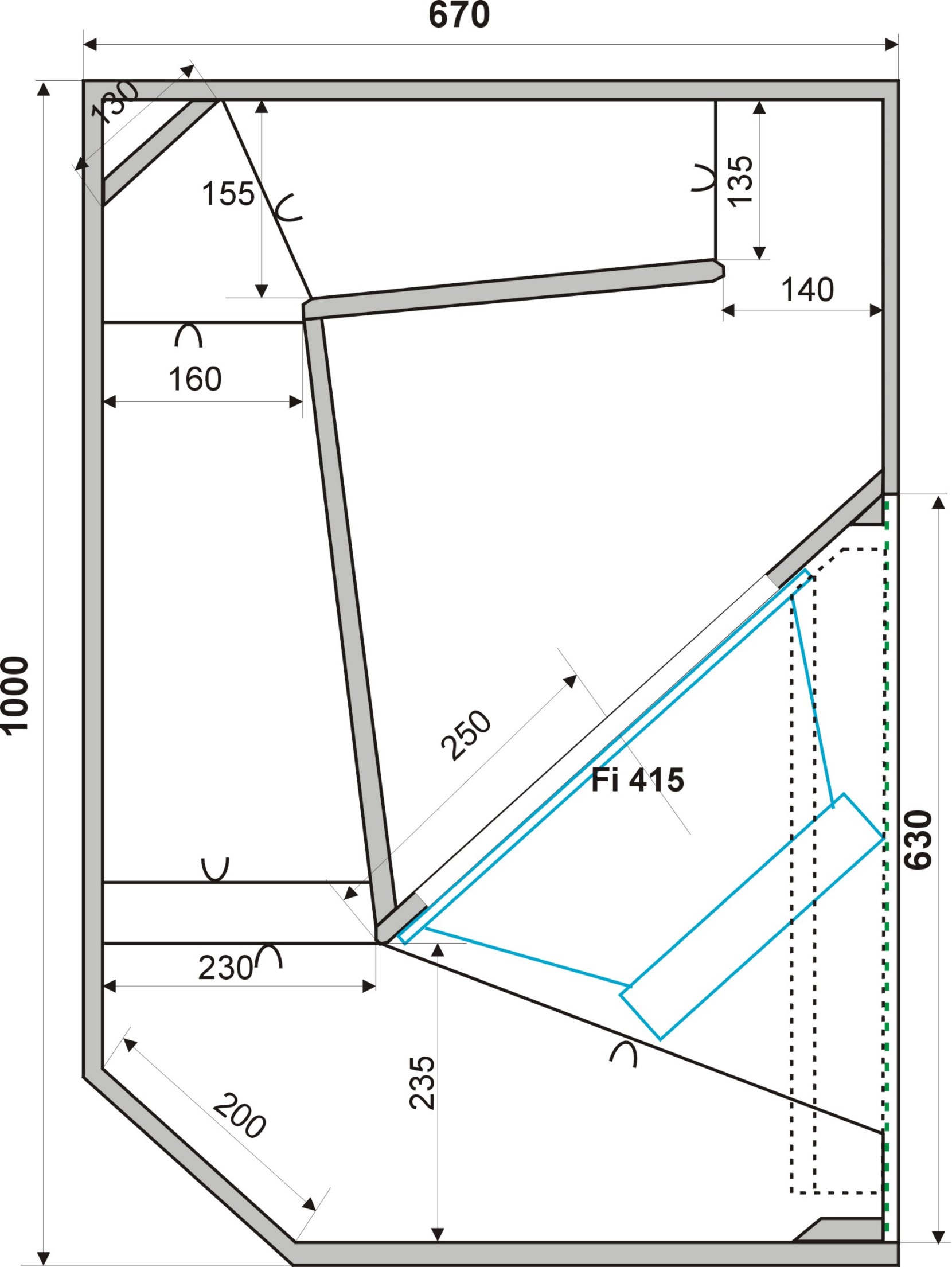

przekrój boczny widok z przodu
