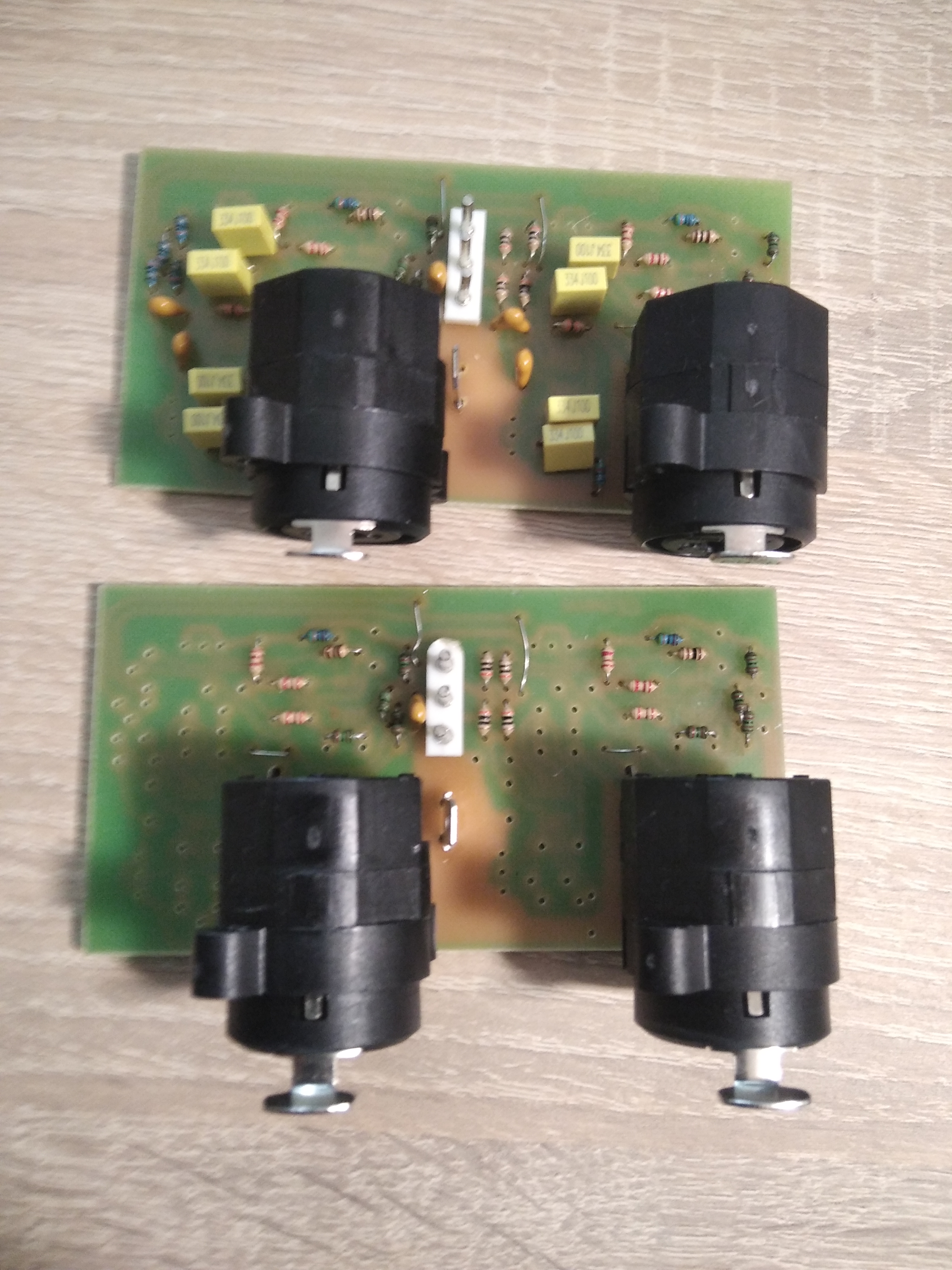

   MWS22
moduł wejściowy do stereofonicznego wzmacniacza mocy



Gotowy moduł wejściowy, z wejściami zbalansowanymi CANON/duży JACK, oraz niezbalansowane wejścia CINCH. Gniazda 2-funkcyjnecanon/jack firmy neutrik służą do zamocowania modułu na płycie tylnej. Możliwe jest  równoczesne korzystanie z obu rastrów, i gniazd, pozwala to na podłączenie 2 urządzeń bez konieczności stosowania selektora sygnałów i  wysterować klasyczny stereo, 2 kanałowy wzmacniacz.  Pozwala na to zastosowanie separatorów sygnałów z obu gniazd na kanał,  które równocześnie pełnią role sumatorów sygnałów. Układ posiada filtr dolnozaporowy o nachyleniu 24dB/oct dla f= 20Hz, z możliwością  wyłączenia na pcb. Gniazda cinch są podłączane do pcb wtykiem 2 pin, rastru 2,54 mm, każde osobno. Omawiany moduł, jak i MWS26, pasują do tej samej płyty tylnej



Parametry konstrukcji
